斗拱-2
清代单昂单翘五踩平身科斗拱
- 斗拱的构成
不同种类的斗拱，其组成构件也有所区别。

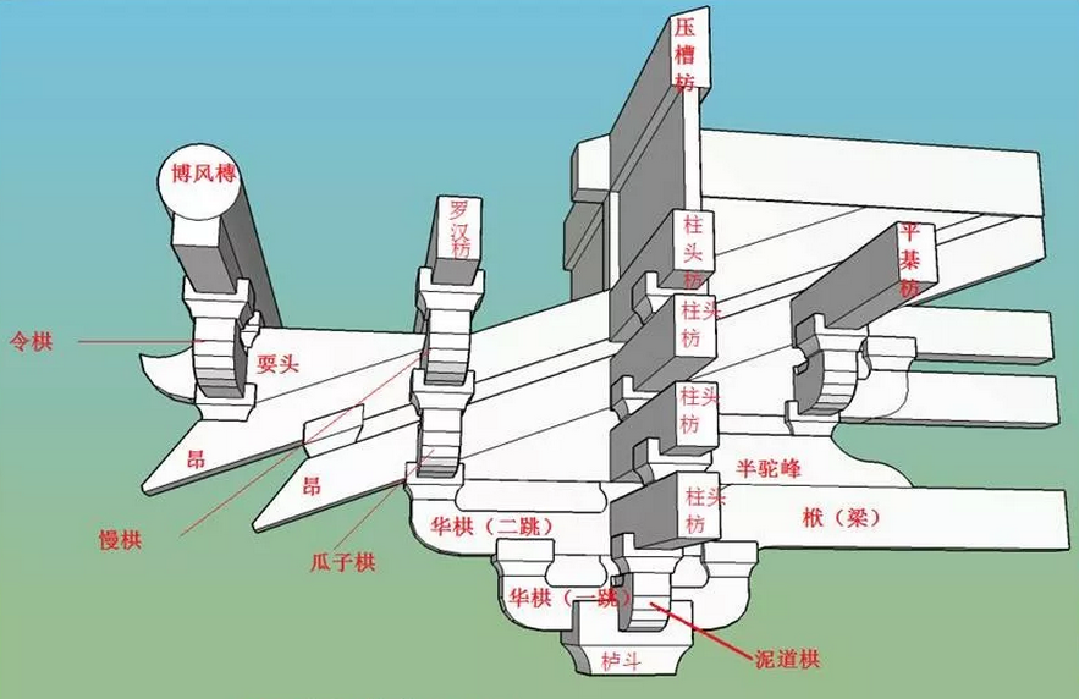

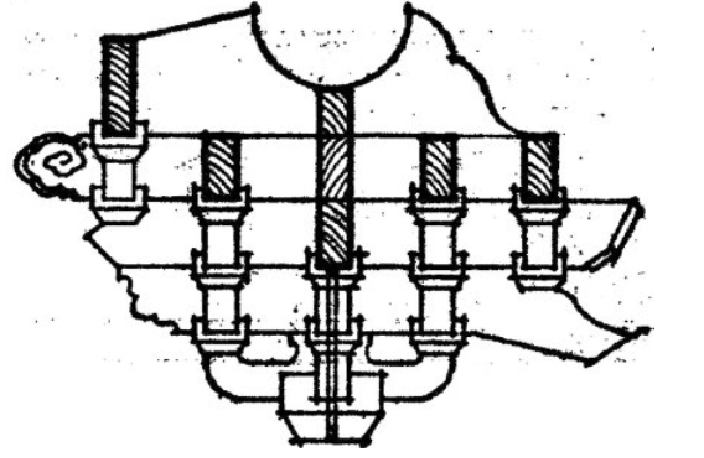

双抄双昂七铺作偷心造斗拱

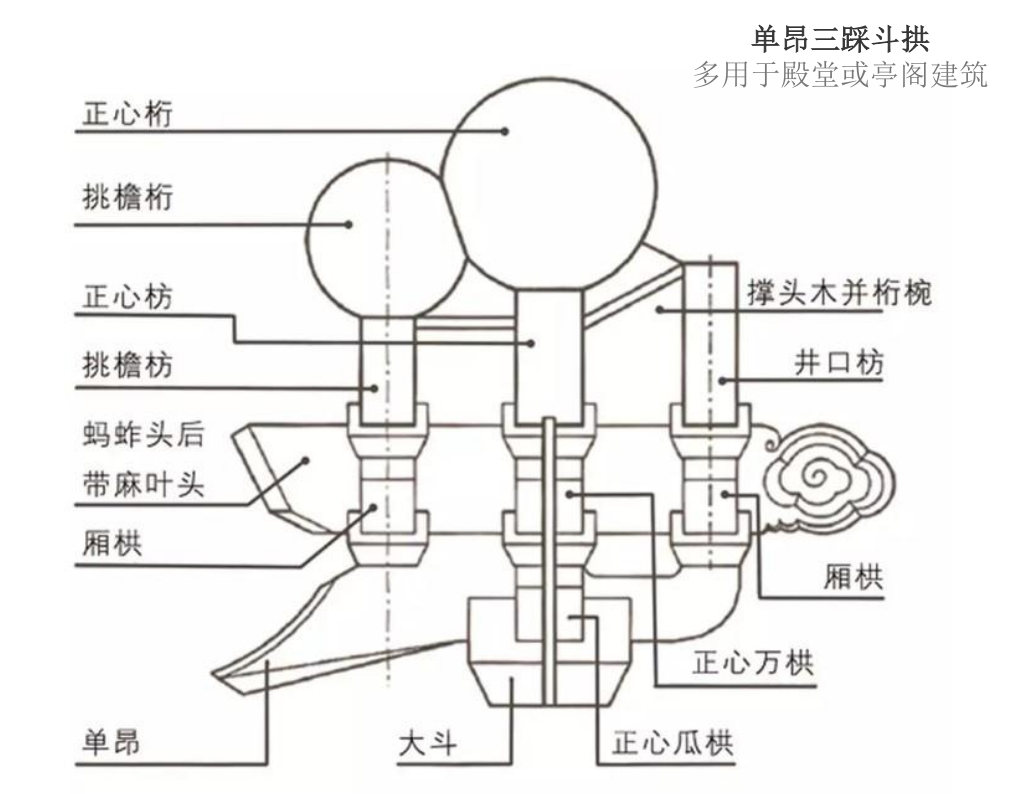

单昂三踩斗拱

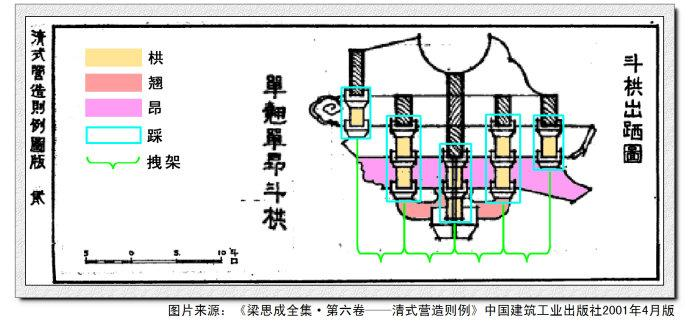

单翘单昂斗拱
本文以下图单翘单昂斗拱为例，简述构成。

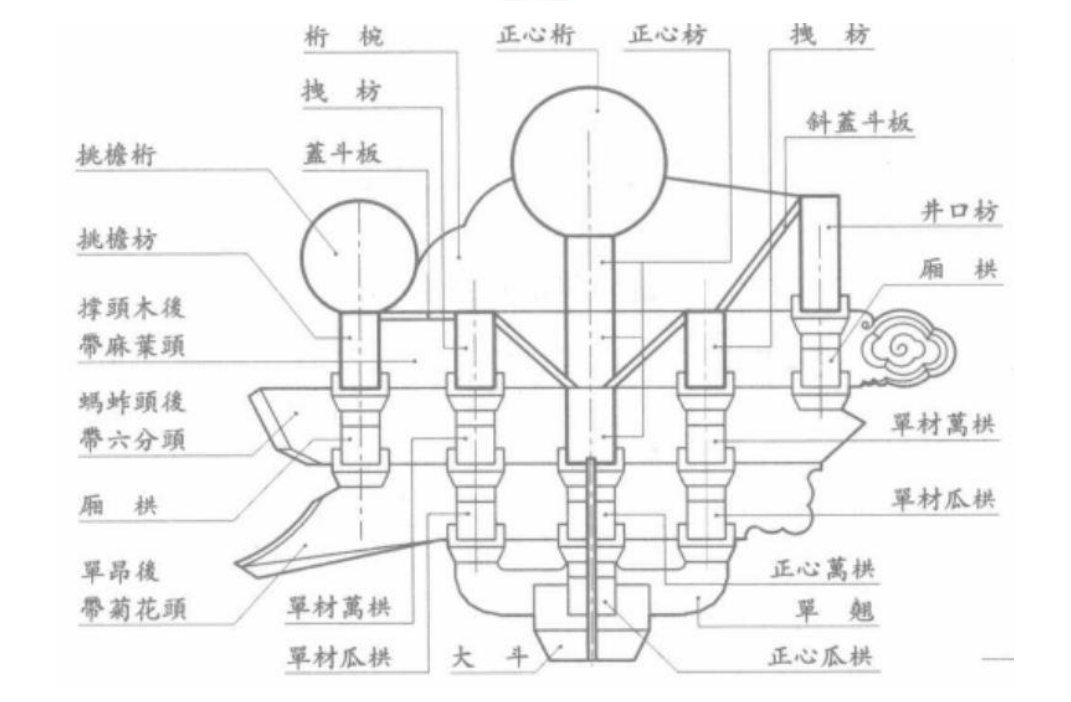

单翘单昂五踩斗栱
斗拱主要由五部分构成：斗、栱、翘、昂、其他类构件：
- 斗是拱枋之间的斗形垫木，起传递荷载及装饰作用，如坐斗、十八斗、槽升子、三才升；
- 拱是斗拱中的横向构件（面阔方向），相似人双手托举，起传递荷载及装饰作用，如正心瓜拱、正心万拱、单オ瓜拱、单才万拱、厢拱等；
- 翘是斗拱中的纵向构件（进深方向），起传递荷载及相关拉结作用，如正心枋、里/外拽枋、挑檐枋、井口枋；
- 昂是斗拱中的纵向构件，起加大屋檐出挑，传递荷载及裝饰作用，如翘、昂、蚂蚱头（耍头）、撑头木、桁椀；
- 其他类构件：包括挑檐桁、正心桁、盖斗板、斜斗板、垫拱板等。
结构位置
- 结构安装

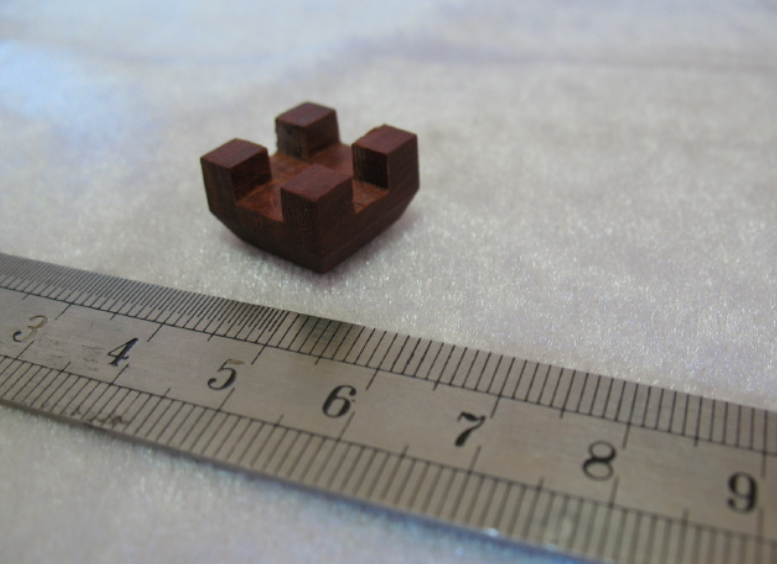

第一层 大斗
第一层
第二层 由正心瓜栱、单翘、2个槽升子、2个十八斗组成。

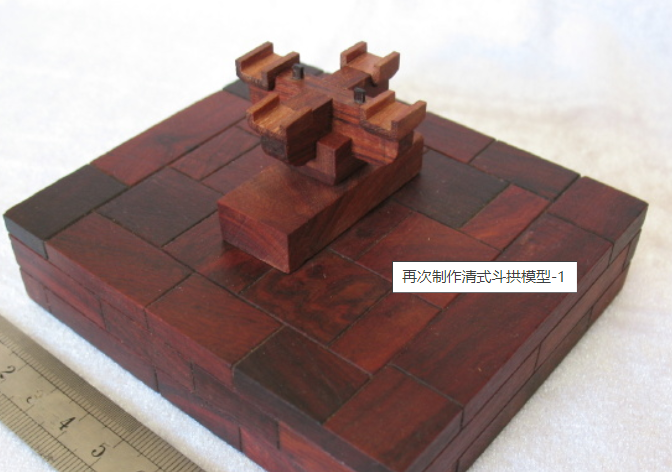

第二层

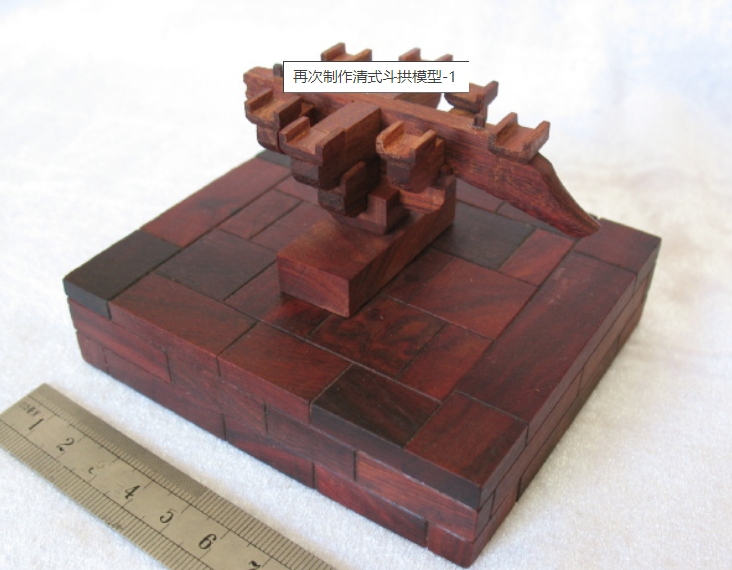

第三层：由正心万栱、2个单才瓜栱、2个槽升子、4个三才升、昂、1个十八斗组成。
第三层

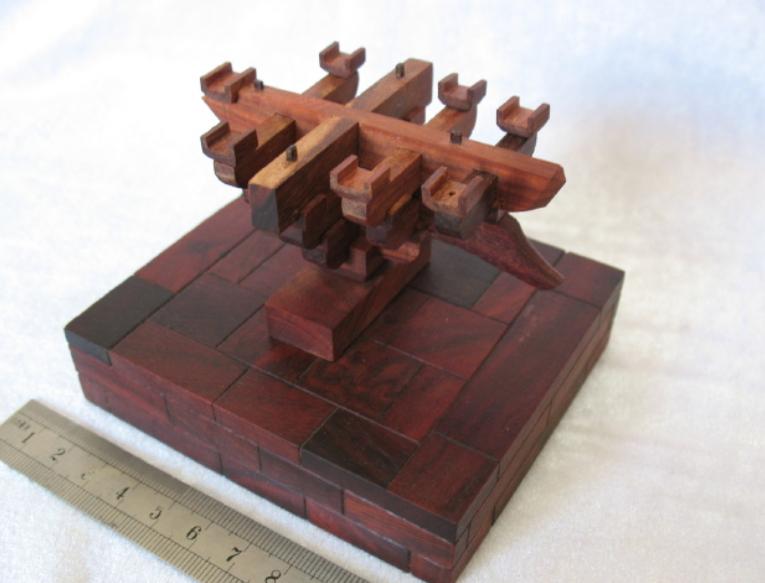

第四层：由正心枋、2个单才万栱、1个厢栱、6个三才升、蚂蚱头组成。
第四层
第五层：由正心枋、里拽枋、外拽枋、挑檐枋、里拽厢栱、2个三才升、撑头木组成。
第五层

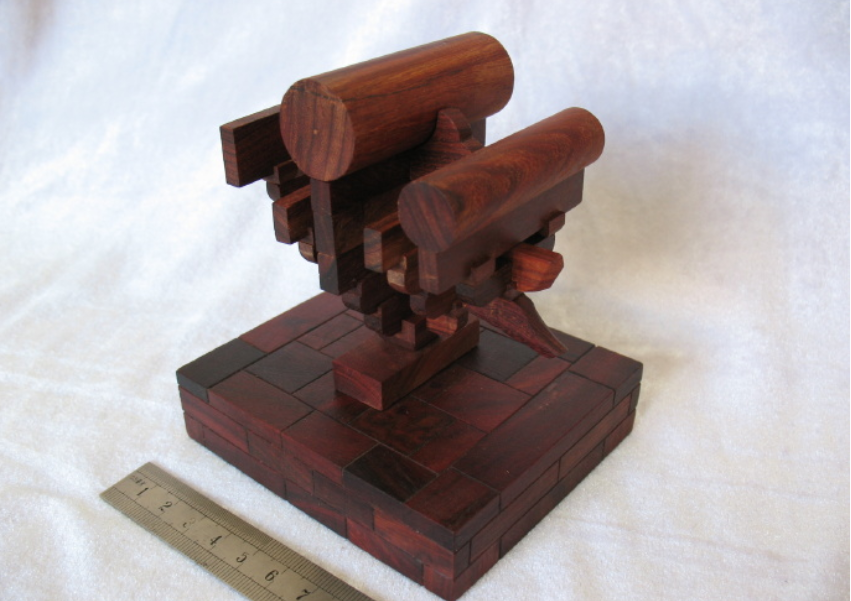

第六层：由桁椀、正心枋、井口枋、正心桁、挑檐桁组成。挑檐桁安装在第五层的挑檐桁之上，正心桁安装在桁椀之上。
第六层

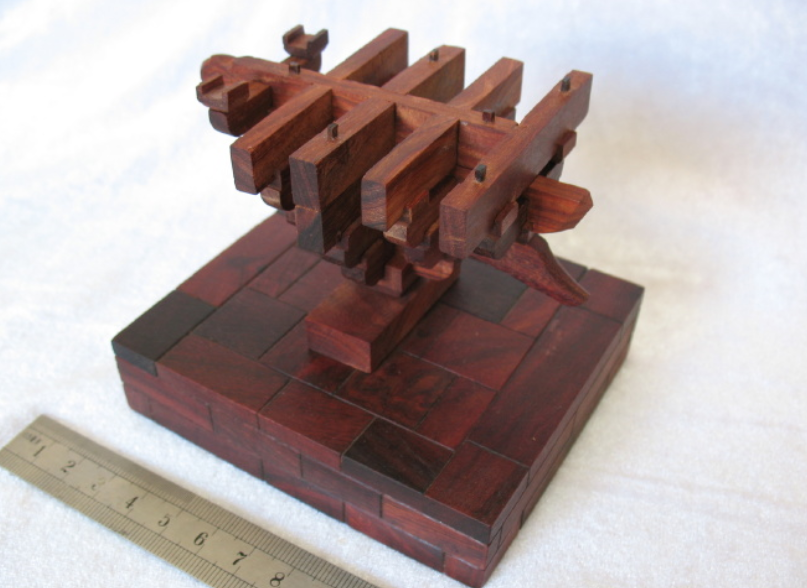

手工模型图来源： 大连老汤的博客
- 附件
清式五踩单翘单昂平身科斗拱模型设计图纸，内部资料，仅供参考。
